醫院簡介：

吉林省肝膽病醫院（原長春市傳染病醫院）始建于1934年，是東北地區最大的國有非營利性質的肝膽疾病�？漆t(yī)院，也是國家法定傳染病收治醫院，又是省、市醫保及新型農村合作醫療定點醫院和365天無假日醫院。

高清視頻傳輸系統規模：

醫院現占地面積28000平方米，建筑面積24000平方米。肝膽外科療區、感染綜合療區、肝病內科療區、脂肪肝療區、科研室和藥劑、檢驗、影像、電診、凈化中心等輔助科室全面采用高清網絡監控，設置監控點共1360多個，視頻傳輸點集中與安保機房，數據流量大，覆蓋面積廣。

傳輸系統需求：

1、全千兆組網，更低延時傳輸，流暢傳輸杜絕圖像卡頓于丟包；

2、終端網絡攝像機全部采用PoE供電，減少電力線應用，增強系統用電安全性；

3、全光組網，搭建無干擾、易擴容光纖網絡通信系統；

4、減少組網層級，簡化系統拓撲機構，讓組網簡潔明了，物理拓撲結構去繁化簡，易布局，易差錯；

5、大數據大流量視頻傳輸7×24不間斷穩定工作需求。





光網視解決方案



1、拓撲架構：采用星型拓撲結構組網，實施兩層架構，簡單拓撲增強系統穩定性；

2、帶寬配置：接入層采用全千兆寬帶，核心層采用全萬兆帶寬，搭建最高配置帶寬鏈路；

3、鏈路介質：鏈路通信全部采用光纖通信，接入層千兆上聯，核心層萬兆交換，帶寬保障，無干擾，易擴容；

4、設備配置：核心層采用華為48口萬兆光三層核心交換機（S6720-54C-EI-48S-AC ），接入層采用光網視24口全千兆弱三層網管智能PoE交換機（ONV-POE33026PFM），機房核心擴展交換機采用光網視24口萬兆三層核心交換機（ONV38028FM）。

系統方案說明：

系統規模：2.8萬平米范圍、1362個高清監控點

設備配置：核心運算交換機（華為全萬兆三層交換機）、核心拓展交換機（光網視萬兆三層交換機）、接入交換機（光網視全千兆智能PoE交換機）

系統優勢：全光網絡、兩層星形架構、三層網管、千兆接入萬兆匯聚、智能PoE體系



系統產品介紹

光網視萬兆三層核心交換機：ONV38028FM

◆24*10/100/1000M電口+4*10G萬兆 SFP+ 三層網管核心交換機

◆L3 具備更好的管理性、安全性、 QoS 和其他性能

◆支持三層交換功能，包括靜態路由，默認路由，ARP協議，VLAN，環網ERPS,端口匯聚，端口鏡像，端口隔離，端口流控，端口限速，風暴抑制，QOS，訪問控制列表等

◆生成樹支持STP，RSTP、MSTP

◆巨型幀支持高達9.6K千字節

◆支持通過WEB，CL，TELNET，SNMP的高級管理

◆背板帶寬：598Gbps

◆包轉發內存：96M

◆地址數據庫：32K

◆支持電纜診斷

◆軟硬件性能卓越

◆可視化web管理，維護簡單

光網視全千兆弱三層智能PoE交換機：ONV-POE33026PFM

◆24個千兆電口支持PoE，4個千兆光纖端口（含2個光電服用口）支持高帶寬（2.5G）及長距離傳輸（120Km）,

◆支持O-ring環網功能，自愈時間小于50毫秒；

◆穩定可靠的快速環網保護協議(RSTP), 真正實現環路冗余保護；

◆支持通過WEB，CLI，TELNET，SNMP的高級管理；

◆支持Port-based VLAN, IEEE 802.1Q VLAN和GVRP協議，簡易網絡規劃；

◆支持SNMP V1/V2c/V3針對不同等級的網絡管理；

◆支持QinQ，大幅擴展vlan的數量，可達4094*4094個vlan；

◆采用RMON有效提升網絡監測和預測能力確保網絡穩定性， 支持帶寬管理，便于在線調試， 支持端口鏡像功能；

◆支持IP、MAC、VLAN、端口等用戶標識元素的動態或靜態綁定；

◆支持TACACS+，IEEE 802.1x，SNMP v3，HTTPS和SSH，加強網絡安全性防止非法入侵；

◆支持端口隔離，防止同一廣播域中2臺鄰居設備內網之間通訊，減少網絡風險；

◆支持巨型幀，64~1536幀長范圍內均可達到線速轉發速率；

◆支持完善的風暴控制功能，可對廣播、組播、單播風暴進行抑制；

◆支持特有的ARP入侵檢測功能，可有效防止黑客或攻擊者通過ARP報文實施日趨盛行的“ARP欺騙攻擊”；

◆支持ONV交換機智能管理平臺ONV-NMS；

◆采用安防通信技術設計，具備高清監控視頻優先傳輸機制；

◆背板帶寬256G，無阻塞設計；

◆大緩存設計，包轉發內存4M；

◆地址數據庫：8K；交換機包轉發速率38.69Mpps；

◆雙模PoE制式，同時支持IEEE802.3af與IEEE802.3at國際標準；

◆支持PoE智能管理系統，PoE定時供電，功率在線配置，供電電壓電流在線監測等功能；

◆能適應惡劣戶外環境的5KV以太網口浪涌保護,6KV電源端口浪涌保護，過流熔斷保護；

◆滿載400W工業級內置開關電源配置，并具有25%冗余應對功率峰值，可滿配IEEE802.3af的PD設備，可半配IEEE802.3at的PD設備；

◆低功耗設計，采用綠色以太網節能技術、光電互控技術、晶片溫度檢測技術等，提高產品穩定性;

◆遵循EEE節能標準，能夠根據端口的實際流量自動調整能源消耗，可以迅速在全速運行和低功率閑置模式之間轉換，為用戶節省30%的功耗；

◆可在-20 ~ 55 ˚C溫度下工作;

◆MTBF超過10萬小時，高可靠性;

◆電源保護支持過壓保護、過流保護、浪涌保護；

◆通過CE、FCC、ROHS產品認證。

系統優勢



1、 產品高穩定性

采用固態電容，無鉛貼片工藝，具備8KV浪涌保護，寬高低溫適應能力。PCB采用沉金工藝制作，降低不良率，提供信號可靠性，提供抗氧化能力，延長線路壽命；國內最先進無鉛貼片、焊接、組裝工藝，安全環保，耐高溫能力強，提升設備抗震系數；電容選用高端鉭電容，具備長壽命、耐高溫、高準確度、不易燃、優良頻率特性等；高效能滿載開關電源，寬壓輸入（AC 100~240V, 50/60Hz），過流保護（內置熔斷保險絲），6KV浪涌防護設計，高達25%的功率余量設計；采用鍍鋅鋼材金屬機殼，IP30防護等級，更強防腐、防銹、抗干擾等性能；交換機網口均采用3μm鍍金工藝，耐磨、抗氧化、易導電，減少網絡卡頓，提高用戶體驗；滿足7×24小時不間斷工作需求。

3、 高配置頂級智能PoE供電系統

PoE采用美國進口頂配Microsemi芯片方案，智能化供電管理,安全可靠,恒壓恒流供電，PoE全協議智能供電：檢測、分級、監測、保護，雙模供電，全千兆三層管理型24口PoE滿載400W功率。

4、安防專用“大緩存”智能調度流暢設計

杜絕視頻卡頓，配置大緩存，存儲轉發機制保障數據安全可達線速轉發效率，為高清視頻傳輸保駕護航。

5、軍工級專業通信芯片，高能力數據處理優勢

   通信采用美國進口高端通信VITESSE芯片方案，高穩定性，大吞吐量，低延遲，優異的流控策略。

6、應用更便捷，管理更簡單

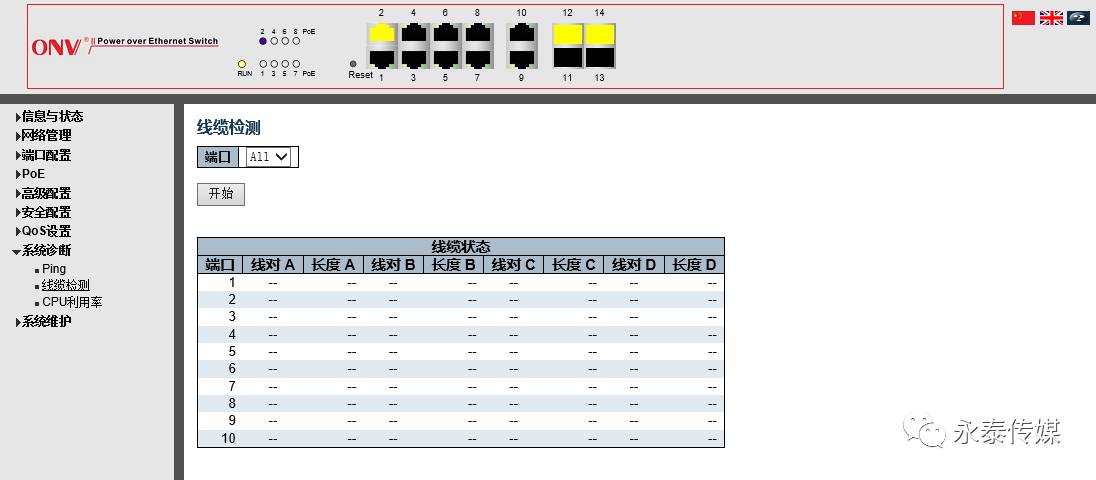

   豐富的視頻監控特色管理方式，支持RMON、系統日志、端口流量統計，支持LLDP，方便網絡管理查詢及判斷鏈路的狀況；支持線纜檢測、Ping檢測、CPU監控、端口溫度監控，輕松分析出現故障的網絡節點。系統安裝調試簡單方便，解放您的網絡工程師。

7、PoE功能管理web化、界面化

   光網視PoE功能支持網絡化管理，支持PoE定時供電，PoE端口功率配置，PoE優先級設置，PoE供電狀態（供電電流、供電電壓）查閱等特色功能

系統客戶收益：

ONV光網視在吉林省肝膽病醫院的網絡拓撲的設計以及交換機的選型方面，充分考慮了醫院特殊應用的環境，核心運算交換機選用華為全光萬兆三層交換機，為一千路以上的高清視頻系統提供了超強數據處理能，核心拓展交換機選用光網視萬兆三層交換機，接入層選用光網視全千兆弱三層智能PoE交換機，采用美國軍工級芯片VITESSE芯片方案，具有超高性能網絡交換引擎，內置了高速ARM處理器、大容量高速緩存和低功耗集成電路，系統運行更加穩定可靠。不但滿足安防監控網絡化、智能化、高清化應用需求，具有高效、高質量、流暢、可擴展等特性，而且提供了豐富的三層管理機制以及智能PoE管理機制，充分考慮了系統運維的穩定性和先進性，全千兆接入、全萬兆系統交換、全光傳輸設計、去網絡層級設計等豪華的傳輸配置為醫護人員救死扶傷提供了最優秀的高清視頻傳輸系統。
