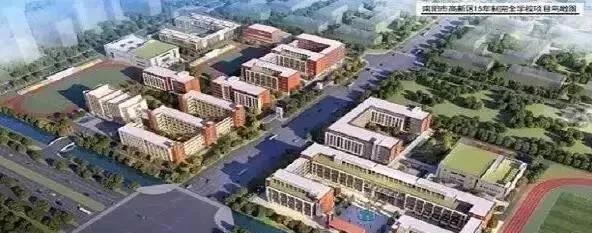

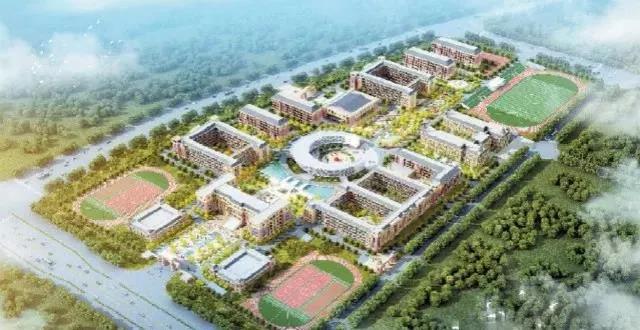

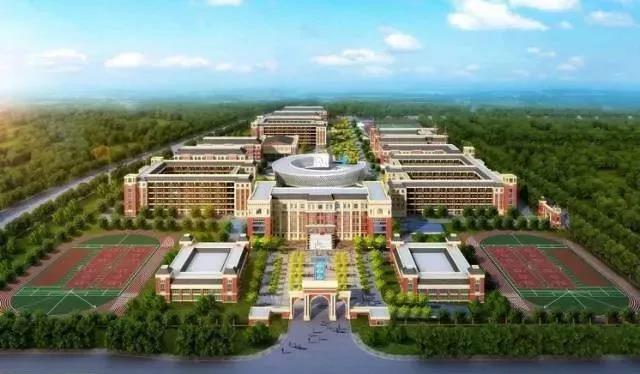

南陽第一完全學校簡介

   2017年8月16日，南陽市第一所15年制第一完全學校全面開工建設。

南陽市第一完全學校是一所完全囊括了幼兒園、小學、初中、高中，達上百班規模，因此被人形象地比喻為“超級大學校”。

高清視頻傳輸系統規模



南陽市第一完全學校總占地面積141.847畝，項目投資5億元。其中包括9棟教學樓、5棟宿舍樓、1棟綜合樓、1棟共享實驗樓、1座風雨操場、1座游泳館，還具備300米跑道2條、400米標準田徑運動場一座，以及排球場、籃球場和3個面積不同的足球場等。校園內內外全面采用高清網絡監控，設置監控點600多個，數據流量大，覆蓋面積廣。



校園安全管理是正常教育教學活動開展的基礎， 加之學生好動的天性與社會流動人員均給校園安防管理帶來的隱患，使校園安防建設成為校園建設不可或缺的重要部分。校園監控重點區域主要包含室外與室內兩種環境，室外環境監控重點為校園各個出入口、周界圍墻、操場、停車場等區域；室內環境主要包含教學樓內、學生宿舍走廊等區域進行全天候的監視。



傳輸系統需求



監控系統主要通過前端攝像機對學校的教學樓，辦公樓，食堂，圖書館，宿舍樓，運動場等各出入口、主要通道、周界圍墻、學校大堂、電梯、停車場，以及各個主要樓層、會議室、機房等重要部門進行全天候的監視、錄像，以及時了解各處動態，對出現的問題及時處理。避免監控盲區，實現高效安防管理，是保障校園安防的重點。

對于校園環境以及校園的視頻監控系統架構，傳輸信號均為以太網信號，信號傳輸線建議如下：

1、室外場所一般距離監控中心較遠，且因進監控中心信號有防雷的要求，宜選用光纖傳輸方式傳輸信號，可有效避免視頻信號受到雷擊和靜電干擾和破壞，確保視頻信號的穩定可靠的采集和傳輸；

2、室內監控點到弱電機房交換機距離小于100米時，建議采用超五類雙絞線方式傳輸；大于100米時，建議成對使用光纖收發器進行遠距離的信號傳輸。

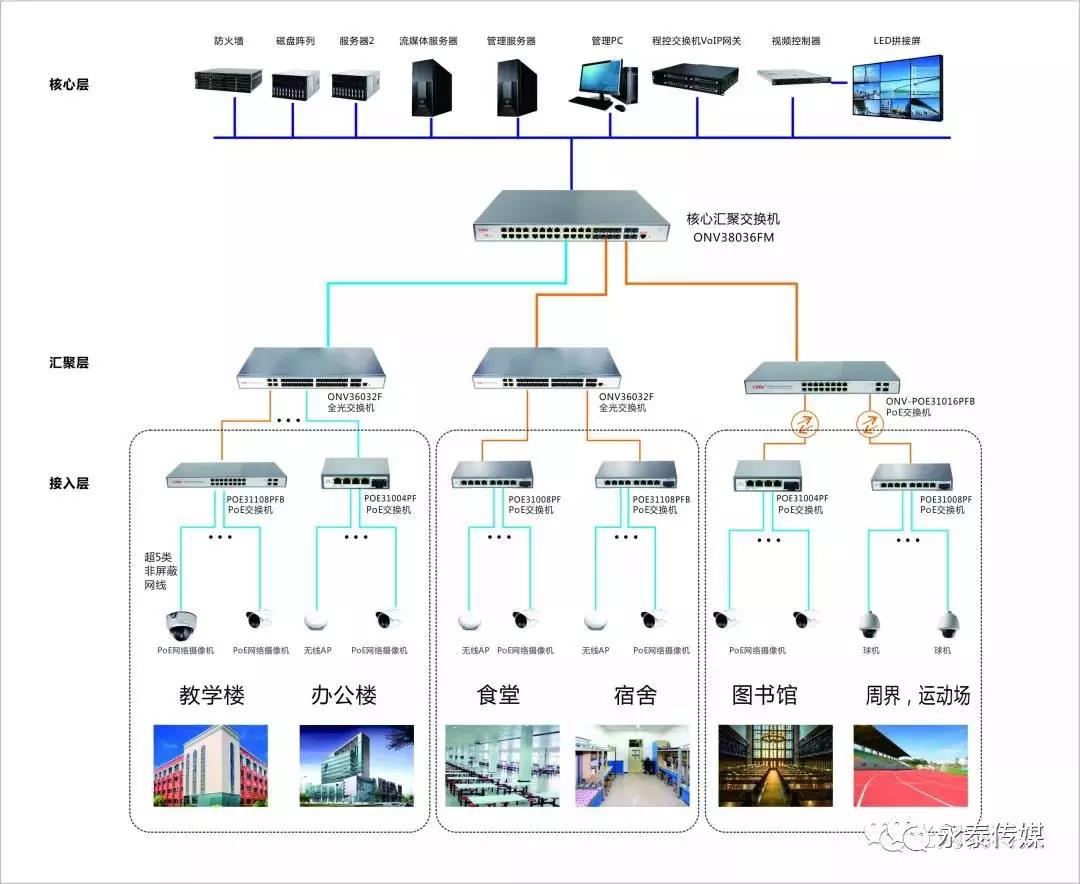

光網視解決方案

1、拓?fù)浼軜?gòu)：采用星型拓?fù)浣Y(jié)構組網，實施兩層架構，簡單拓?fù)湓鰪?qiáng)系統穩定性；

2、帶寬配置：接入層采用百兆下聯、光口上聯POE供電交換機，搭建最高配置帶寬鏈路；

3、鏈路介質：鏈路通信全部采用光纖與網線混編使用，接入層千兆上聯，帶寬保障，無干擾，易擴容；

4、設備配置：接入層采用光網視4口百兆PoE交換機（ONV-POE31004PF）；10口百兆PoE交換機（ONV-POE31008PF）；18口百兆PoE交換機（ONV-POE31016PFB）；32口多光口千兆網絡交換機（ONV-33032FM）；百兆PoE分離線 (ONV-PD3202-COM)



產品介紹

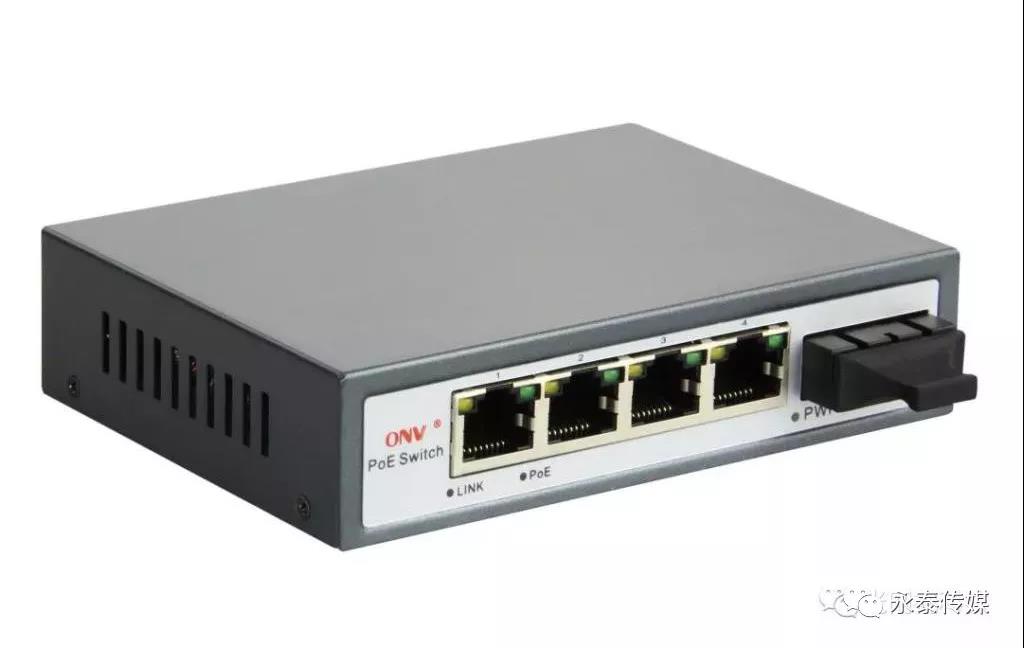

光網視4口百兆PoE交換機：ONV-POE31004PF

1、背板帶寬1.2G，交換機包轉發率0.74Mpps@64byts，采用無阻塞架構設計；

2、采用美國Microsemi公司軍工級智能以太網供電芯片方案，全協議執行IEEE802.3af、IEEE802.3at國際標準；

3、高可靠網絡性能設計，抗干擾能力強，自動抑制網絡風暴侵襲，保證數據可靠傳輸；

4、高標準以太網供電智能模式設計，智能識別連接終端(安全)、功率分級（節能） 、過流過壓保護（永不燒設備）；

5、網口浪涌保護4KV,電源輸入端口浪涌保護6KV；

6、IP30防護等級,鍍鋅鋼材金屬機殼(防腐、防銹、抗干擾，抗沖擊)；

7、桌面，壁掛安裝方式，使用安裝方便（配置安裝掛耳）；

8、可選外置滿載開關電源適配器，電源功率冗余量為15%；

9、存儲轉發工作模式(64～1536幀長范圍內均可達到線速)；

10、通過3C、CE、FCC、RoHS產品認證檢測，具備公安部委托檢驗報告；

11、產品投保太平產品險，以太網供電承諾永不燒壞接入設備；

12、網絡傳輸性能優化設計，Cat.5e非屏蔽網線輕松實現100米以內信號傳輸；

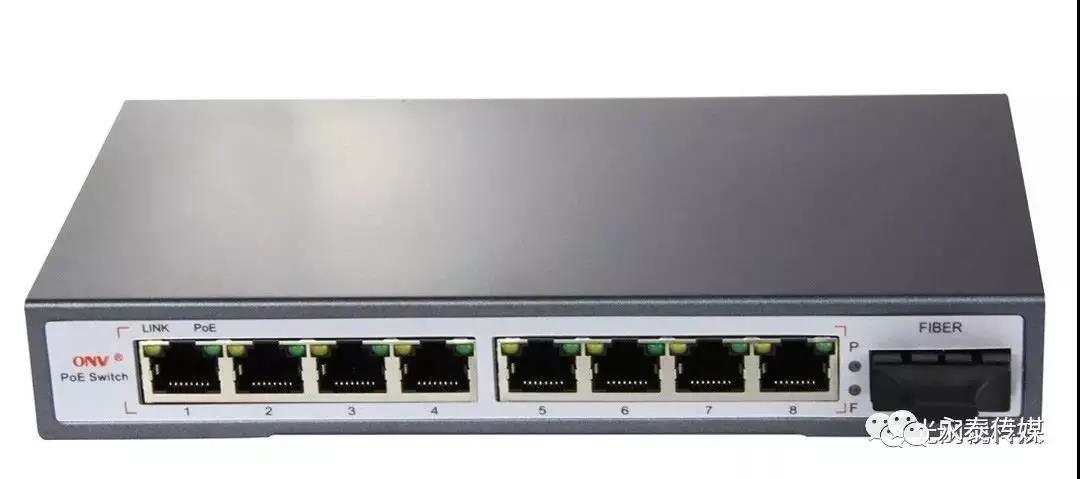

光網視8口百兆PoE交換機：ONV-POE31008PF



1、8*10/100M POE電口+1個千兆光口供電交換機

2、支持IEEE802.3af/at標準；單端口最大提供30W的功率；
3、4KV端口防雷、6KV靜電防護和抗干擾能力；

4、背板帶寬1.8Gbps，交換機包轉發率1.34Mpps@64byts，1K MAC地址，采用無阻塞架構設計；

5、采用臺灣公司企業級以太網交換機芯片方案，全協議遵循 IEEE 802.3 10BASE-T 、IEEE 802.3u 100BASE-TX 、IEEE 802.3ab 1000BASE-T、IEEE 802.3z國際標準；

6、采用軍工級Microsemi PoE芯片方案，智能化供電管理，自動識別AF/AT設備，自動識別PD功耗，有效降低故障率，增強系統穩定性，降低系統功耗；

7、網口浪涌保護4KV,電源輸入端口浪涌保護6KV；

8、IP30防護等級, 鍍鋅鋼材金屬機殼(防腐、防銹、抗干擾，抗沖擊)；

9、桌面，機柜式安裝方式，適用于桌面平放或19寸機柜安裝于室內環境；

10、內置企業級滿載開關電源，電源功率冗余量為20%；

11、通過3C、CE、FCC、RoHS產品認證檢測，具備公安部委托檢驗報告；

12、網絡傳輸性能優化設計，上聯口采用2個千兆光電復用口，連接使用及維護方便。

13、即插即用，無需配置，簡單方便。

14、用戶可通過電源指示燈(P)、PoE工作指示燈（PoE）、端口狀態指示燈（Link），輕松了解設備工作狀態。

15、支持壁掛式、桌面式及19寸機柜安裝多種安裝方式。

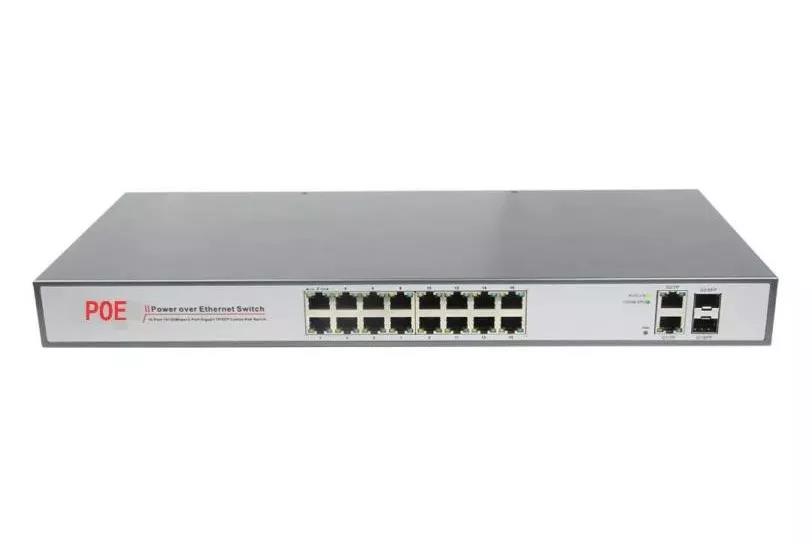

光網視18口百兆PoE交換機：ONV-POE31016PFB

1、16*10/100M POE電口+2個千兆光電復用口供電交換機

2、支持IEEE802.3af/at標準；單端口最大提供30W的功率；

3、背板帶寬14.8Gbps，交換機包轉發率5.36Mpps@64byts，16K MAC地址，采用無阻塞架構設計；

4、采用臺灣公司企業級以太網交換機芯片方案，全協議遵循 IEEE 802.3 10BASE-T 、IEEE 802.3u 100BASE-TX 、IEEE 802.3ab 1000BASE-T、IEEE 802.3z國際標準；

5、采用軍工級Microsemi PoE芯片方案，智能化供電管理，自動識別AF/AT設備，自動識別PD功耗，有效降低故障率，增強系統穩定性，降低系統功耗；

6、網口浪涌保護4KV,電源輸入端口浪涌保護6KV；

7、IP30防護等級, 鍍鋅鋼材金屬機殼(防腐、防銹、抗干擾，抗沖擊)；

8、桌面，機柜式安裝方式，適用于桌面平放或19寸機柜安裝于室內環境；

9、內置企業級滿載開關電源，電源功率冗余量為20%；

10、通過3C、CE、FCC、RoHS產品認證檢測，具備公安部委托檢驗報告；

11、網絡傳輸性能優化設計，上聯口采用2個千兆光電復用口，連接使用及維護方便。

12、即插即用，無需配置，簡單方便。

13、用戶可通過電源指示燈(P)、PoE工作指示燈（PoE）、端口狀態指示燈（Link），輕松了解設備工作狀態。

14、支持壁掛式、桌面式及19寸機柜安裝多種安裝方式。

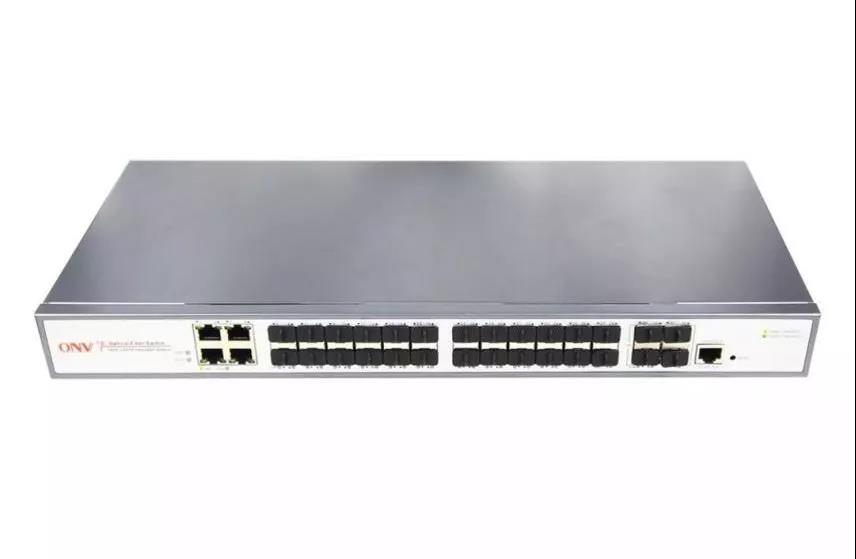

光網視32口多光口千兆網絡交換機：ONV33032FM



1、24個千兆光纖口SFP+4個千兆電口+4個千兆光纖口；

2、交換機背板帶寬：368Gbps ; MAC地址表：32K ；包轉發緩存：32M。

3、支持IEEE 802.1Q VLAN，QinQ，Voice VLAN，用戶可以按需求靈活劃分VLAN。

4、支持QoS，支持基于端口、基于802.1P和基于DSCP的三種優先級模式和Equ、SP、WRR、SP+WRR四種隊列調度算法。

5、支持ACL，支持IGMP V1/V2組播協議，支持IGMP Snooping，MLD Snooping滿足多終端高清視頻監控和視頻會議接入需求。

6、支持組播VLAN、組播過濾，高效傳輸數據，節省網絡帶寬，降低網絡負載。

7、支持IP地址、MAC地址、VLAN和端口四元綁定，對數據包進行過濾。

8、支持ARP防護，支持802.1X認證，支持端口安全，當端口學習MAC地址數量控制，防護各種網絡惡意攻擊。

9、支持STP/RSTP/MSTP生產樹協議，消除二層環路、實現鏈路備份；支持G.8032，支持<20ms快速環網保護

10、支持靜態匯聚和動態匯聚，有效增加鏈路帶寬，實現負載均衡、鏈路備份，提高鏈路可靠性。

11、支持Web網管、CLI命令行，SNMP（V1/V2/V3）等多樣化的管理和維護方式。

12、支持RMON、系統日志、端口流量統計，便于網絡優化和改造。

13、支持線纜檢測、Ping檢測，支持LLDP，方便網絡管理系統查詢及判斷鏈路的通信狀況，14、支持NMS平臺軟件集中管理。

15、網口浪涌保護4KV,電源輸入端口浪涌保護6KV；

16、IP30防護等級, 鍍鋅鋼材金屬機殼(防腐、防銹、抗干擾，抗沖擊)；

17、桌面，機柜式安裝方式，適用于桌面平放或19寸機柜安裝于室內環境；

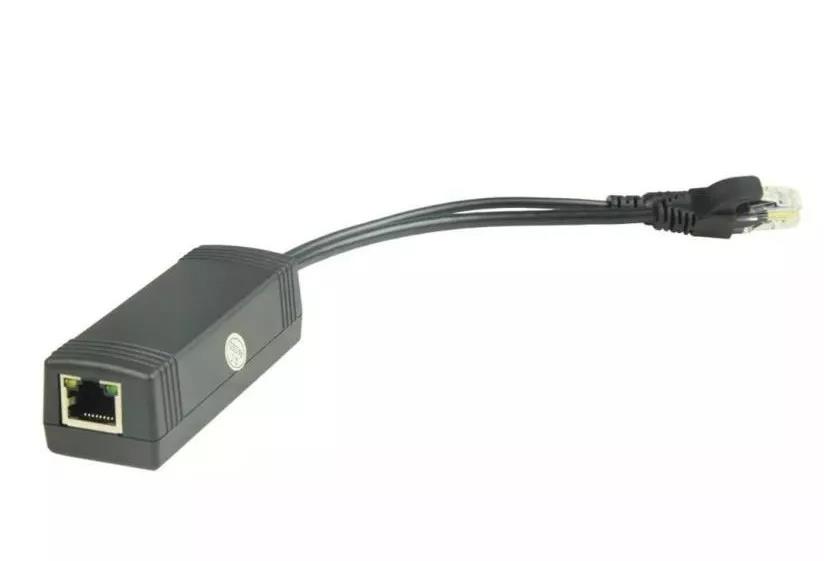

光網視百兆PoE分離線 ：ONV-PD3202-COM

1、1個輸入POE  8針RJ45接口，1個輸出網絡水晶頭公頭與1個DC 5.5*2.1mm輸出電源

2、支持國際標準PoE協議：IEEE802.3 af /at標準

3、PoE輸入電壓44-57V

4、默認輸出電壓12V

5、標稱輸出功率13W

6、支持短路、過流、過溫保護；

7、電路隔離保護，抗干擾能力強，有效保護用電



系統優勢

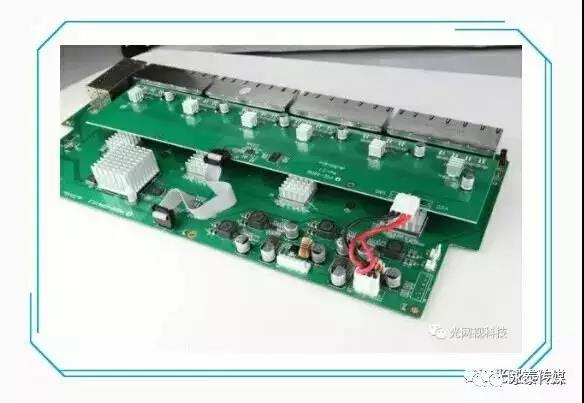

1、 產品高穩定性

采用固態電容，無鉛貼片工藝，具備8KV浪涌保護，寬溫適應能力。PCB采用沉金工藝制作，降低不良率，提供信號可靠性，提供抗氧化能力，延長線路壽命；國內最先進無鉛貼片、焊接、組裝工藝，安全環保，耐高溫能力強，提升設備抗震系數；電容選用高端鉭電容，具備長壽命、耐高溫、高準確度、不易燃、優良頻率特性等；高效能滿載開關電源，寬壓輸入（AC 100~240V, 50/60Hz），過流保護（內置熔斷保險絲），6KV浪涌防護設計，高達25%的功率余量設計；采用鋁合金型材金屬機殼，IP40防護等級，更強防腐、防銹、抗干擾等性能；交換機網口均采用3μm鍍金工藝，耐磨、抗氧化、易導電，減少網絡卡頓，提高用戶體驗；滿足7×24小時不間斷工作需求。



2、安防專用“大緩存”智能調度流暢設計

杜絕視頻卡頓，配置大緩存，存儲轉發機制保障數據安全可達線速轉發效率，為高清視頻傳輸保駕護航。



3.軍工級專業通信芯片，高能力數據處理優勢

   通信采用美國進口高端通信VITESSE芯片方案，高穩定性，大吞吐量，低延遲，優異的流控策略
